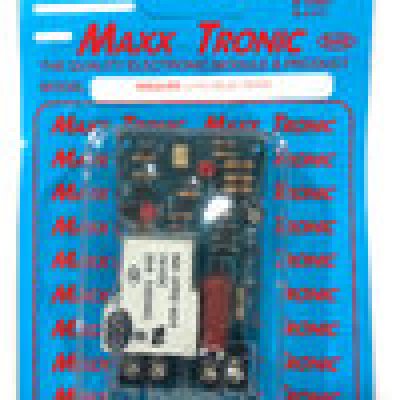

MXA146

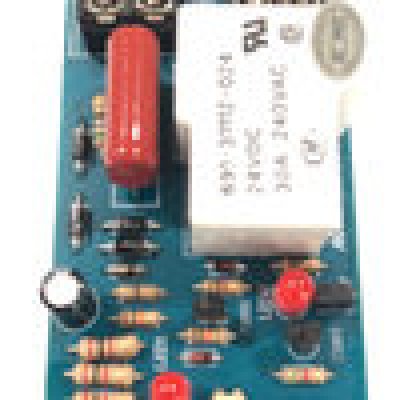

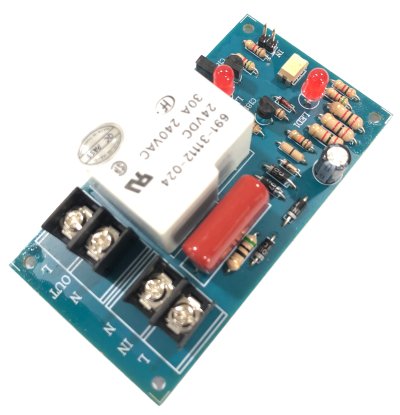

วงจรนี้ถูกออกแบบมาเพื่อ ขยายกำลังขับเอาต์พุต ให้สามารถควบคุมโหลดที่มีกำลังสูงขึ้นได้  วงจรสามารถรองรับ โหลดสูงสุดประมาณ 1000 วัตต์  หากต้องการเพิ่มกำลังขับมากขึ้น สามารถ เปลี่ยนคอนเน็กเตอร์ เพื่อรองรับโหลดสูงสุดได้ถึง 2500 วัตต์  โดยแรงดันที่ควบคุมให้รีเลย์ทำงานได้ตั้งแต่ 3-15 โวลท์


 ข้อมูลทางเทคนิค
- แหล่งจ่ายไฟ: 220 VAC
- แรงดันอินพุตควบคุม: 3-15 V
- กำลังขับสูงสุด: ประมาณ 1000 วัตต์
- ขนาดแผ่นวงจรพิมพ์: 3.44 x 1.83 นิ้ว

การต่อใช้งาน (ดูจากรูปที่ 2)
- IN (L, N): ต่อไฟเข้าวงจร 220 VAC
- OUT (L, N): จุดต่อโหลดเอาต์พุต
- IN (+, - ): จุดต่อแรงดันควบคุมเพื่อให้รีเลย์ทำงาน (3-15 Vให้ถอดมินิจั้มเปอร์ที่จุด JP1ออก )
หมายเหตุ
- จุด JP1 นำไปต่อกับจุด COM กับ จุด NO ใช้ในกรณีนำไปขยายคอนแท็กรีเลย์  (ดูจากรูปที่ 3)
 -ใช้งานต่อเนื่องไม่ควรเกิน 10 แอมป์
 - กรณีต่อรับสัณญาณที่จุด IN ให้ถอด JP1 ออก
