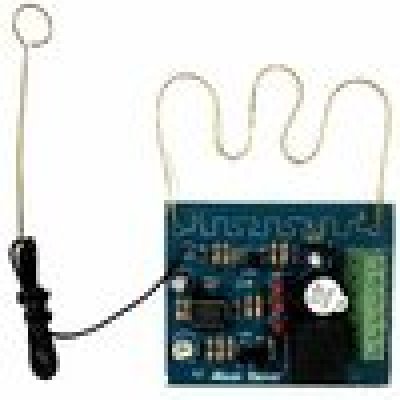

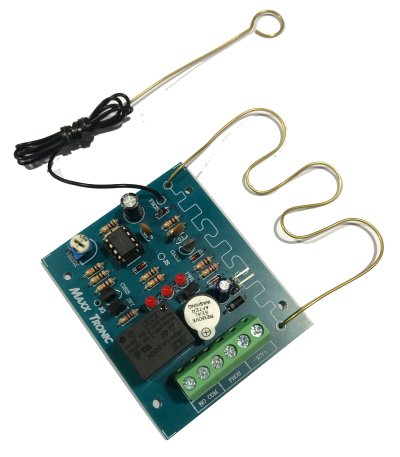

MXA147

วงจรเกมส์ทดสอบสมาธิ เป็นเกมส์ที่ ผู้เล่นจะต้องนำพาบ่วงโลหะที่คล้องอยู่ในเส้นลวดไม่ให้ไปโดนกัน จากจุดเริ่มต้นไปจนถึงเส้นชัย โดยที่ตัววงจรไม่ดังเลย ก็จะถือว่าเป็นผู้ชนะ วงจรนี้มีข้อดีกว่าวงจรอื่น คือใช้ไฟ 12 โวลท์ มีจุดต่อรีเลย์ที่สามารถนำไปต่อกับไฟกระพริบหรือออดภายนอกได้ด้วย
________________________________________


 ข้อมูลทางด้านเทคนิค
- ใช้แหล่งจ่ายไฟขนาด 12โวลท์ดีซี
- กินกระแสสูงสุดประมาณ 50 มิลลิแอมป์
- ขนาดแผ่นวงจรพิมพ์ : 2.81 X 2.29 นิ้ว
- สามารถปรับเวลาตัดเสียงเตือนได้ตั้งแต่ 1-10 วินาที
- ต่อโหลดได้สูงสุด 2 A
________________________________________

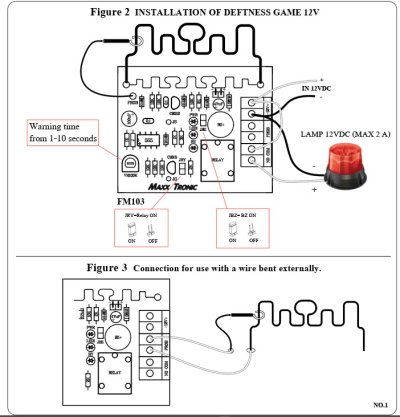

การต่อใช้งาน ดูจากรูปที่ 2
- จุด +12- ต่อไฟเลี้ยงวงจร
- จุด FROB เป็นจุดต่อใช้งานกับลวดขนาดใหญ่ที่ทำขึ้นมาใหม่ ดูจากรูปที่ 3
- จุด COM , NO  เป็นจุดหน้าคอนเเท็ครีเลย์ ใช้สำหรับเป็นวงจรเตือนภายนอก
VR100K ไว้สำหรับปรับเวลาเตือน 1-10 วินาที
