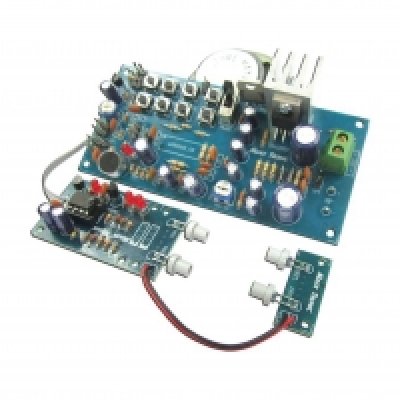

MXA114

วงจรนี้ เป็นวงจรบันทึกเสียงที่มีตัวเซ็นเซอร์เป็นตัวควบคุมการทำงาน โดยถ้ามีวัตถุตัดผ่านเซ็นเซอร์ วงจรบันทึกเสียงก็จะทำการเล่นโดยอัตโนมัติ วงจรนี้สามารถนำไปติดตั้งได้ตามตู้บริจาค เพื่อกล่าวคำต่างๆ เช่น ขอบคุณหรือเสียงดนตรี เป็นต้น

ข้อมูลทางด้านเทคนิค
ใช้ไฟเลี้ยงวงจร 12 โวลท์ดีซี
ขณะสแตนด์บาย กินกระแสสูงสุด 30 มิลลิแอมป์
ขณะทำงาน กินกระแสสูงสุด 190 มิลลิแอมป์ ที่ลำโพง 8 โอห์ม 0.25 วัตต์
ระยะเวลาในการบันทึกสูงสุด 680 วินาที
สามารถเลือกแหล่งบันทึกสัญญาณได้จากไมค์หรือสัญญาณจากภายนอก
มีวงจรขยายเสียง ขนาด 8 วัตต์ อยู่ภายในบอร์ด
ขนาดแผ่นวงจรพิมพ์ 1.41x2.00 นิ้ว (ส่วนเซ็นเซอร์รับ)
ขนาดแผ่นวงจรพิมพ์ 0.44x2.00 นิ้ว (ส่วนเซ็นเซอร์ส่ง)
ขนาดแผ่นวงจรพิมพ์ 2.00x4.29 นิ้ว (ส่วนบันทึกเสียง)
