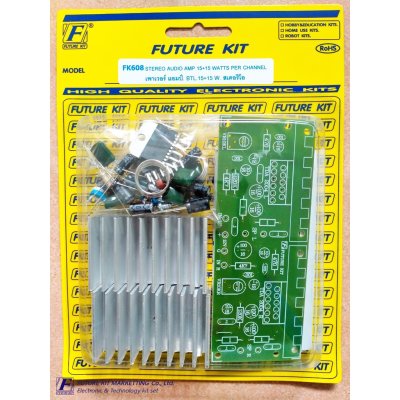

FK608

วงจรขยายเสียงชุดนี้ ส่วนมากจะนำไปขยายเสียงจากซาวด์อเบาด์ เทปคาสเซ็ท วิทยุเทปติดรถยนต์ ซึ่งมีกำลังวัตต์ 15+15 วัตต์ วงจรนี้ได้ออกแบบมา เพื่อใช้ในรถยนต์ได้หรือนำไปใช้ในบ้านก็ได้ ดังนั้นจึงออกแบบมาให้ใช้ไฟเพียง 12 โวลท์ โดยถ้าท่านนำมาต่อใน บ้านก็ใช้อะแดปเตอร์ 12 โวลท์ 2 แอมป์ มาต่อจ่ายไฟให้วงจรแทนได้

ข้อมูลทางด้านเทคนิค

• ใช้แหล่งจ่ายไฟขนาด 12 โวลท์ดีซี, ใช้กระแสมากกว่า 2 แอมป์
• ให้กำลังเอาท์พุทสูงสุด 15 WPMPO ต่อข้าง ที่ 4 โอห์ม
• อัตราส่วน S/N : 80 dBA., THD : 0.1% ที่ 1 วัตต์ 4 โอห์ม
• ความไวทางด้านอินพุท : 150 มิลลิโวลท์/ 200 กิโลโอห์ม
• ตอบสนองความถี่ตั้งแต่ 15-50 กิโลเฮิรต์ ที่ -3 ดีบี
• อัตราการขยายสูงสุด ประมาณ 30 ดีบี
• มีตัวป้องกันการลัดวงจรทางด้านเอาท์พุทและเมื่อโหลดเกิน
• ขนาดแผ่นวงจรพิมพ์ : 4.76 x 1.89 นิ้ว
